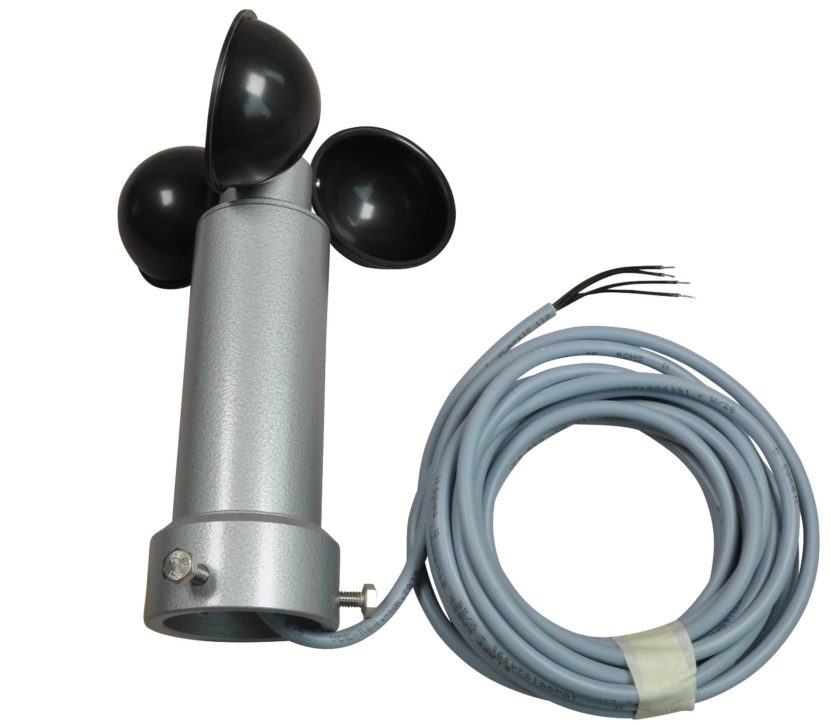

Windsensor mit Heizung

Anwendung/Funktion:

Windgeber werden zur Steuerung, Regelung in der Haustechnik und Gebäudeautomation sowie für Wetterstationen eingesetzt.

Der Windsensor erzeugt je m/s 4 Impulse (andere Impulszahlen sind auch möglich)

Die Windgeberheizung gewährleistet einen sicheren Winterbetrieb.

Technische Daten:

–          Lackierung grau

–          Alle Kugellager und Schrauben sind aus Niro

–          Die Kennlinie ist linear

Messbereich:                             0…50 m/s

Anlaufgeschwindigkeit:           ca. 1 m/s

Max. Windbelastung:              50 m/s

Ausgang:                                   Reedsensor 4 Impulse je m/s

Versorgungsspannung für die Heizung:           24 VDC/AC

              Kabelanschluss:                      10 m – 4 x 0,5 mm², weitere Kabellängen auf Anfrage

              Gesamthöhe:                           190 mm

              Masthalterung:                        bis 50 mm Durchmesser

              Schalenkreuzdurchmesser:     160 mm

              Schutzart:                                    IP 65

Anschlussschaltbild

Anschlusskabel mit Nummern

1——-

            Reedsensor  4 Impulse je m/s

2——-

3——- –

            Betriebsspannung 24 VDC/AC Stromaufnahme ca. 50 mA

4——- +

Wartung:

Es sollte darauf geachtet werden, das alle 3 Windgeberschalen in einem einwandfreien

Zustand sind. Zerbrochene Schalen müssen ersetzt werden.

Funktion an der Smartflower (ab Seriennummer >0031): Windwächter
